最新应用说明：配置BASgatewaySX以进行Modbus路由

BACnet是目前楼宇自动化行业应用最广泛的协议，而Modbus因其简单易用和长期可靠性而依然流行。一份新的应用笔记阐述了如何配置BASgatewaySX，使其作为Modbus串口转Modbus TCP路由器运行。

BASgatewaySX(BASGSX-M1)提供Modbus串行（RTU或ASCII）与BACnet/IP之间以及ModbusTCP与BACnet/IP之间的网关功能。此功能主要用于将Modbus设备与楼宇管理系统(BMS)集成。但是，如果需要在Modbus串行设备和ModbusTCP设备之间进行通信，BASgatewaySX也可同时作为Modbus串行到ModbusTCP的路由器。

在路由器模式下，该设备仅作为网络层路由器运行，不与BACnet进行任何交互。因此，无需配置设备对象或点映射。

ModbusTCP设备可以作为客户端、服务器或客户端/服务器运行。当ModbusTCP客户端需要与ModbusRTU设备通信时，客户端必须将该Modbus RTU设备视为Modbus TCP服务器。这意味着必须同时使用ModbusID和IP地址来寻址该设备。

ModbusID（从站地址）将是连接到BASGSX-M1的Modbus RTU设备的本地Modbus ID，IP地址将是BASGSX-M1的IP地址。这是Modbus RTU到Modbus TCP路由的基础。

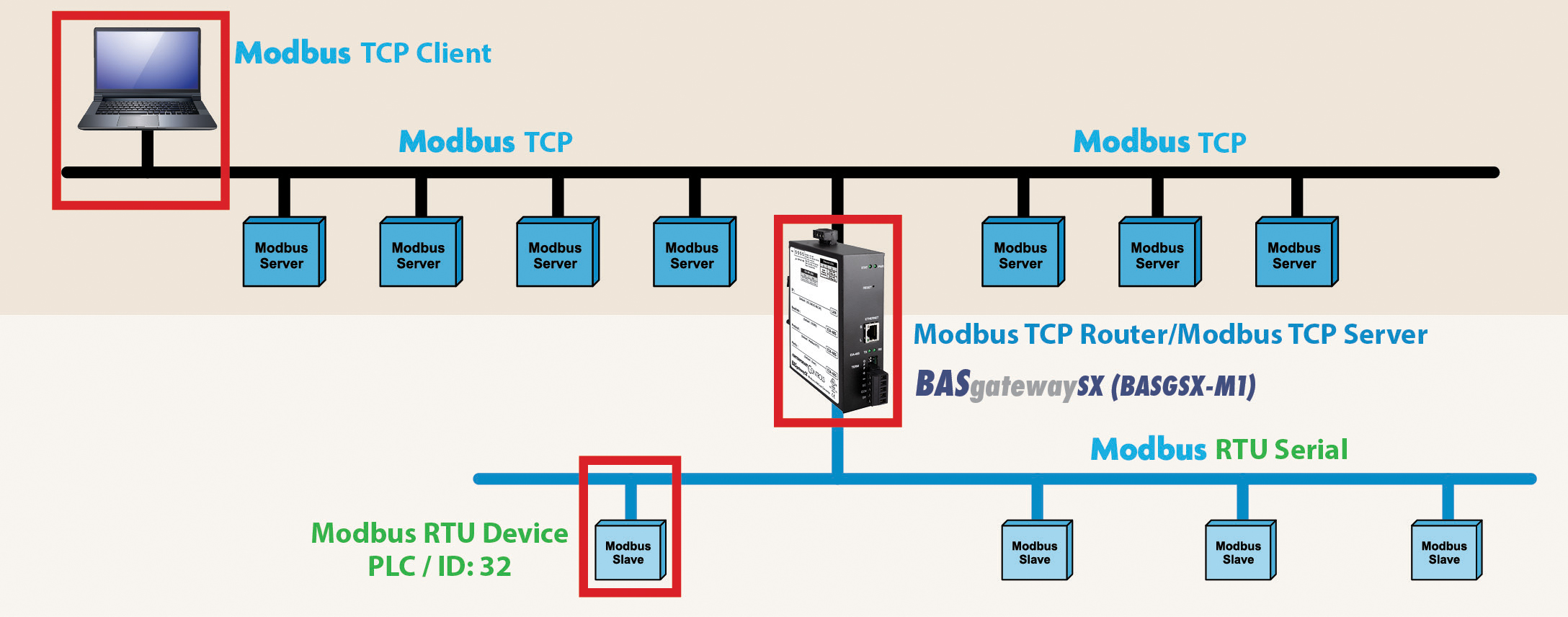

在这个例子中，我们连接了：

一台PC（运行Modbus TCP客户端）

BASgatewaySX（Modbus TCP服务器）

Modbus RTU PLC（Modbus串行设备）

请记住，BASgatewaySX可以将来自Modbus串行设备的数据路由到Modbus TCP客户端，无需映射或特殊配置，只需按如下方式配置Modbus设置：

BASgatewaySX上的Modbus RTU参数必须与Modbus RTU PLC的参数相匹配——特别是协议、波特率和奇偶校验。

BASGSX-M1的IP设置必须与ModbusTCP客户端处于同一IP地址范围和子网内。这样可以确保Modbus TCP客户端能够与BASgatewaySX（充当Modbus TCP服务器）进行通信，而不会出现连接问题。

有关详细说明，请阅读应用说明：配置BASgatewaySX以进行Modbus路由，或访问BASgatewaySX产品页面。
