ARC control®ARCNET网络和以太网之间的连接



产品概述

• 连接带PCI Express的电脑到ARCNET

• 向/从以太网客户端发送/接收ARCNET数据包

• 支持同轴和双绞线，包括EIA-485

• 提供10/100 Mbps以太网TCP / IP连接

• 256个单独的ARCNET接收缓冲区邮箱

• 允许监视所有ARCNET通信，包括广播

• 提供了Windows®2K / XP客户端的DLL，以促进通信

• 内置Web服务器提供状态信息

• 可通过EIA-232控制台端口进行配置

• 低压交流或直流供电

• 冗余电源连接的规定

• 面板安装或DIN导轨安装

产品详情

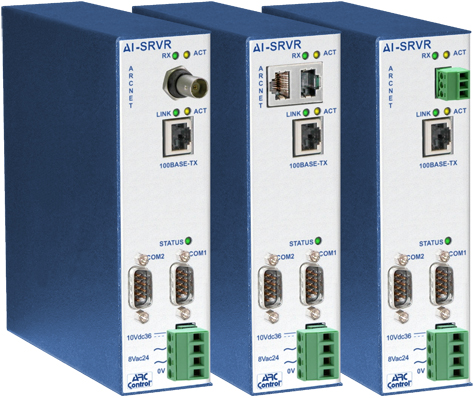

AI-SRVR允许ARCNET网络和以太网网络之间的连接，从而使以太网侧的客户端可以访问ARCNET侧的节点。该单元作为ARCNET服务器的作用是执行来自以太网客户端的通信请求。任意数量的以太网TCP / IP客户端都可以向ARCNET网络上的任何节点发起请求。该设备将接收ARCNET数据包，并将数据发送到以太网客户端，或者逆转从以太网接收的数据包的过程。

ARCNET和以太网都是数据链路技术，具有各种媒体访问方法，帧大小和链路层协议。对于以太网，最流行的传输层协议是TCP / IP，但是ARCNET在不使用TCP / IP的嵌入式应用程序中更常见。ARCNET也不使用通用应用程序层，因此最好通过检查原始数据包来查询ARCNET。由以太网客户端决定原始数据包的含义。由以太网客户端决定原始数据包的含义。这种方法使以太网客户端可以查询任何ARCNET网络，而与ARCNET一起使用的应用程序层协议无关。

AI-SRVR的配置通过EIA-232串行端口实现。以太网IP地址和ARCNET节点地址以这种方式设置。配置完成后，可以访问驻留的Web服务器以确定AI-SRVR的运行状态。

ARCNET网络可能包含255个节点。节点地址“ 0”保留用于广播消息。AI-SRVR将占用一个地址，并将参与该技术网络上的令牌传递协议。该产品可以在混杂模式下运行，因此可以监视所有ARCNET通信。它为最大节点数保留256个邮箱，再为广播消息保留一个邮箱。每个邮箱都有一个可以设置深度的先进先出（FIFO）内存。邮箱捕获源自源节点的数据包数据。根据其配置，它将捕获源自那些感兴趣的节点的所有数据包。数据包将存储在与源节点地址相对应的邮箱中。接收的两种方法是轮询和自动转发模式。轮询模式使以太网客户端可以连续检查邮箱中的数据。如果不及时轮询，数据将丢失。自动转发模式允许将邮箱中的数据包自动转发到发出请求的以太网客户端。

AI-SRVR的以太网端充当需要IP地址分配的任何其他10/100 Mbps以太网TCP / IP站。只需指定ARCNET目标地址并附加要发送的数据，以太网客户端就可以将数据写入ARCNET网络。许多以太网客户端可以执行相同的操作。AI-SRVR将接收请求并使用其自己的ARCNET节点地址作为源地址执行写入。它将按照接收到的顺序处理来自以太网客户端的请求。为了简化此过程，Contemporary Controls提供了一个DLL，可用于Windows 2K / XP客户端。

AI-SRVR也可以在“ AI-PROXY”模式下运行。当以AI-PROXY方式使用时，该单元允许独立网络上的ARCNET设备直接通过以太网进行通信。每个ARCNET设备都需要一个AI-SRVR节点，因为每个AI-SRVR节点都充当一个ARCNET设备的“代理”。基本上，它通过以太网将接收到的ARCNET数据包发送到适当的AI-SRVR，以在其ARCNET网络上重新传输。这允许单独的ARCNET系统上的ARCNET节点通过以太网通信。

因为AI-SRVR-1只能充当一个ARCNET节点的代理，所以AI-SRVR-8具有八个内部节点，因此它可以充当最多八个ARCNET节点的代理。AI-SRVR-1和AI-SRVR-8也可以一起使用，例如，将一个远程ARCNET节点添加到八个节点的ARCNET网络。当代表八个以上的ARCNET节点时，将使用多个AI-SRVR-8单元。

该产品具有与AI系列集线器相同的电源连接。它可以使用各种低压交流或直流电源供电，并且提供了冗余电源连接的装置。

订购信息

模型	描述
AI-SRVR-1 / 485	用于直流耦合EIA-485的单节点ARCNET服务器
AI-SRVR-1 / 485X	交流耦合EIA-485的单节点ARCNET服务器
AI-SRVR-1 / CXB	用于同轴总线的单节点ARCNET服务器
AI-SRVR-1 / TB5	用于双绞线总线的单节点ARCNET服务器
AI-SRVR-8 / 485	直流耦合EIA-485的八节点ARCNET服务器
AI-SRVR-8 / 485X	交流耦合EIA-485的八节点ARCNET服务器
AI-SRVR-8 / CXB	八节点ARCNET服务器用于同轴总线
AI-SRVR-8 / TB5	用于双绞线总线的八节点ARCNET服务器
配饰
模型	描述
AI-XFMR	变压器，120V交流输入/24V交流输出输出（详细信息...）
AI-XFMR-E	变压器，230V交流输入/24V交流输出输出（详细信息...）
