BAS自动化®控制系统的监控图形界面



产品概述

BASview3是一个基于Web图形界面的独立嵌入式控制器，用于楼宇自动化和过程自动化系统。可以通过任何网页浏览器进行访问，并提供BACnet/IP和Modbus TCP系统的客户端功能。通过采用科动控制系统公司的BAS路由器或BAS网关产品，可以额外获得BACnet MS/TP和Moudbus RTU协议的支持。

BASview3易于安装和使用。BASview3安置在DIN轨安装的金属外壳中，采用24VAC / VDC供电，以方便安装。通信仅需要10/100 Mbps以太网连接。

监督功能包括动画图形屏幕，日程安排，历史趋势，运行时间累积和电子邮件提醒。BASview3将自动切换输出并按计划更改设置点，收集运行时间和趋势数据，并监视警报条件。作为嵌入式设备，BASview3使用闪存作为内部存储来保持其坚固性。BASview3是完全独立的，不需要外部应用即可使用。多个用户可以同时访问该设备。

BASview3适用于小型、中型建筑或过程控制，只需一个简单易用的图形界面，无需许可要求。BASview3可以处理多达2000个节点–设备，点，时间表，警报，趋势等的组合。

特征

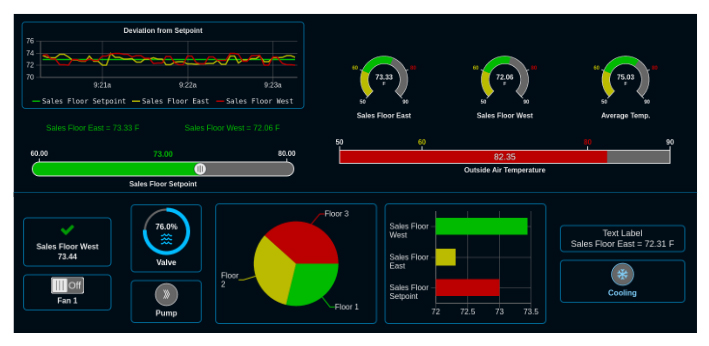

• 动画图形

• 内部维护的日程安排，带有日出/日落时间和错位偏移量

• 趋势收集，显示和导出

• 通过邮件通知累积运行时间

• 通过邮件通知报警状态

• 计算点值（平均值，最小值，最大值等）

• 用于控制设备的Python编程语言

• 最多32个用户和32个用户组的数据库

• 具有权限级别的多个同时用户

• 活动日志，用于跟踪重要的用户操作

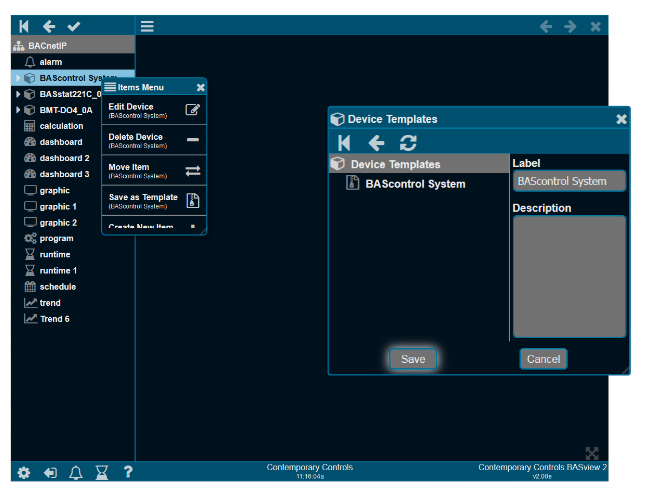

• 采用模板系统，用于快速克隆点，图形，设备或整个网络

• 可以对数据点进行计算

• 支持多达2,000个树节点，这些树节点可以是设备，点，图形，趋势等的任意组合。

• 没有软件许可要求

• 无需外部工具或软件-完全独立的Web浏览器界面

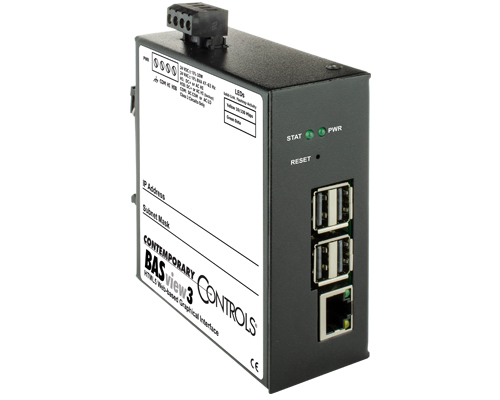

BASview3采用紧凑的金属外壳，DIN轨安装。24VAC/VDC电源供电，内置一颗1.2GHz四核CPU，并具有1GRAM和8G闪存存储空间，该设备具有电池支持的实时时间。只需将设备连接到BACnet/IP或ModbusTCP10/100Mbps以太网，即可访问整个BACnet和Modbus兼容设备。对于基于非以太网的设备，可以使用BACnet MS / TP到BACnet / IP路由器或Modbus串行到Modbus TCP路由器。通过使用Modbus串行到BACnet / IP网关，可以将整个系统视为BACnet / IP系统。

客户功能

订购信息

型号	描述
BASview3	BACnet / IP Supervisor HTML5图形界面
要连接BACnet MS / TP设备，请使用BASrouter：
型号	描述
BASRT-B	BASrouter BACnet / IP到MS / TP到以太网DIN导轨安装
BASRTLX-B	BASrouterLX高性能BACnet路由器DIN导轨安装
要连接Modbus串行设备或TCP，请使用BASgatewayLX：
型号	描述
BASGLX-M1	BASgatewayLX Modbus转BACnet网关DIN导轨安装
附件
模型	描述
AI-XFMR	变压器，120V交流输入/24V交流输出输出（详细信息...）
AI-XFMR-E	变压器，230V交流输入/24V交流输出输出（详细信息...）
BAS-485-TER	有源EIA-485终结器（包装5件）（详细信息...）
相关产品
模型	描述
EIBA5-100T	五端口10BASE-T / 100BASE-TX交换集线器，面板安装
EIBA5-100T / R	五端口10BASE-T / 100BASE-TX交换集线器，DIN导轨安装
BAS-485-TER	有源EIA-485终结器（包装5件）（详细信息...）

也可以使用其他以太网交换机。
