产品概述

• 即插即用

• 10BASE-T / 100BASE-TX / 1000BASE-T 自适应

• 屏蔽的RJ-45连接器

• 自适应速率和双工模式

• Auto-MDIX交叉自适应

• DIN轨安装

• 将消息传播到所有端口

• 坚固的金属外壳

• 诊断LED灯

• 增强的电磁兼容性

• UL 508认证，c-UL认证，CE标志

• 24 VAC / VDC供电

产品详情

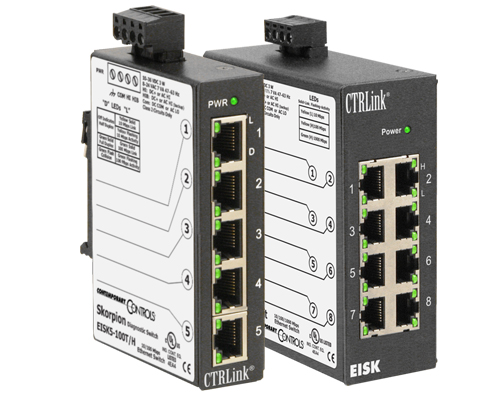

蝎王诊断型交换机允许用户诸如Wireshark®的协议分析工具连接到交换机上，观察网络上的所有流量，从而帮助用户对以太网进行故障排除。蝎王诊断型交换机保留了非管理型交换机的所有功能，但执行起来就像一个重复集线器，在此，所有接收到的消息都被传播到所有其他端口。该系列中有两个5端口诊断开关，其区别仅在于所支持的最高数据速率。EISK5-100T / H支持10/100 Mbps网络，而EISK5-GT / H可以另外支持千兆位速度。EISK8-GT / H以10/100/1000 Mbps的速度最多支持八个端口。

交换式以太网技术的一个优点就是交换机严格限制了直接信息到端口的通信。这在没有增加终端设备负担的情况下提高了整个网络的吞吐量。但是，此功能使得调试困难，因为协议分析仪附在交换机的未使用端口，不能观察到直接的附加信息。在以前，解决的方法是换下重复的交换机集线器，但是有了蝎王诊断型交换机就不需要这么做了。

蝎王诊断型交换机保留了交换以太网技术的所有优点，例如10/100Mbps的工业速率，自动协商，直通、交叉线自适，但有一个例外，即无地址学习。所有定向，多播和广播的消息都将传播到交换机上的所有端口，从而使用协议分析器工具（如Wireshark）能够观察网络上的所有流量。蝎王诊断型交换机可以永久安装在装置上或者在系统中取代其中一台常规的蝎王型交换机。这种设备还可以用在开发嵌入式以太网设备，因为你可以通过蝎王诊断型交换机连接2台内置以太网的设备，并使用Wireshark®查看其消息。

蝎王诊断型交换机可用于需要在现场诊断问题的能力的控制面板安装。

它也可以在开发环境中使用调式代码，排除故障。采用金属导轨和金属外壳可以使安装最坚固。可写的侧标签使安装者可以现场布线。

蝎王诊断型交换机采用24 VAC±10％或10-36 VDC直流电源供电。并支持冗余电源连接以及备份电源方案。其中移动电源接口更是方便了用户。

RJ-45连接器中内置的LED指示五个端口中每个端口的数据速率和活动。对于每个端口，数据速率将与端口活动一起显示，从而极大地帮助解决连接问题。

蝎王诊断型交换机通过了针对工业控制设备的UL 508和c-UL认证。它符合CFR 47第15部分A类的要求，并带有CE标志。它符合RoHS。

订购信息

模型	描述
EISK5-100T / H	5端口10 / 100Mbps 蝎王诊断型交换机
EISK5-GT / H	5端口GigE 蝎王诊断型交换机
EISK8-GT / H	8端口GigE 蝎王诊断型交换机
配饰
模型	描述
AI-XFMR	变压器，120V交流输入/24V交流输出（详细信息...）
AI-XFMR-E	变压器，230V交流输入/24V交流输出（详细信息...）
