使用BASgatewaySX进行Modbus串行到ModbusTCP路由

BASgatewaySX提供Modbus串行（RTU或ASCII）与BACnet/IP以及ModbusTCP与BACnet/IP之间的网关功能。此功能主要用于将Modbus设备与楼宇管理系统(BMS)集成。此外，如果需要Modbus串行设备与Modbus TCP设备之间的通信，BASgatewaySX也可同时作为Modbus串行（RTU和ASCII）到ModbusTCP的路由器。

BASgatewaySX具有一个10/100Mbps以太网端口，支持ModbusTCP和BACnet/IP通信；以及一个光隔离的Modbus EIA-485串口，支持Modbus RTU或Modbus ASCII设备。最多可有200个Modbus串口设备（由最多2000个轮询点组成）共享网关的单个ModbusEIA-485端口。BACnetCOV通知功能支持200个点（100个模拟点和100个二进制点）。

作为网关，该设备的虚拟路由功能允许每个连接的Modbus设备显示为独立的BACnet设备。每种Modbus设备类型都需要一个设备配置文件，以便将其数据点映射到BACnet对象实例。Modbus设备配置文件以及来自Modbus串行或ModbusTCP设备的数据点可以通过HTTPS网页和内置的设备配置文件数据库映射到BACnet对象。

在路由器模式下，该设备仅作为网络层路由器运行，不与BACnet进行任何交互。因此，无需配置设备对象或点映射。

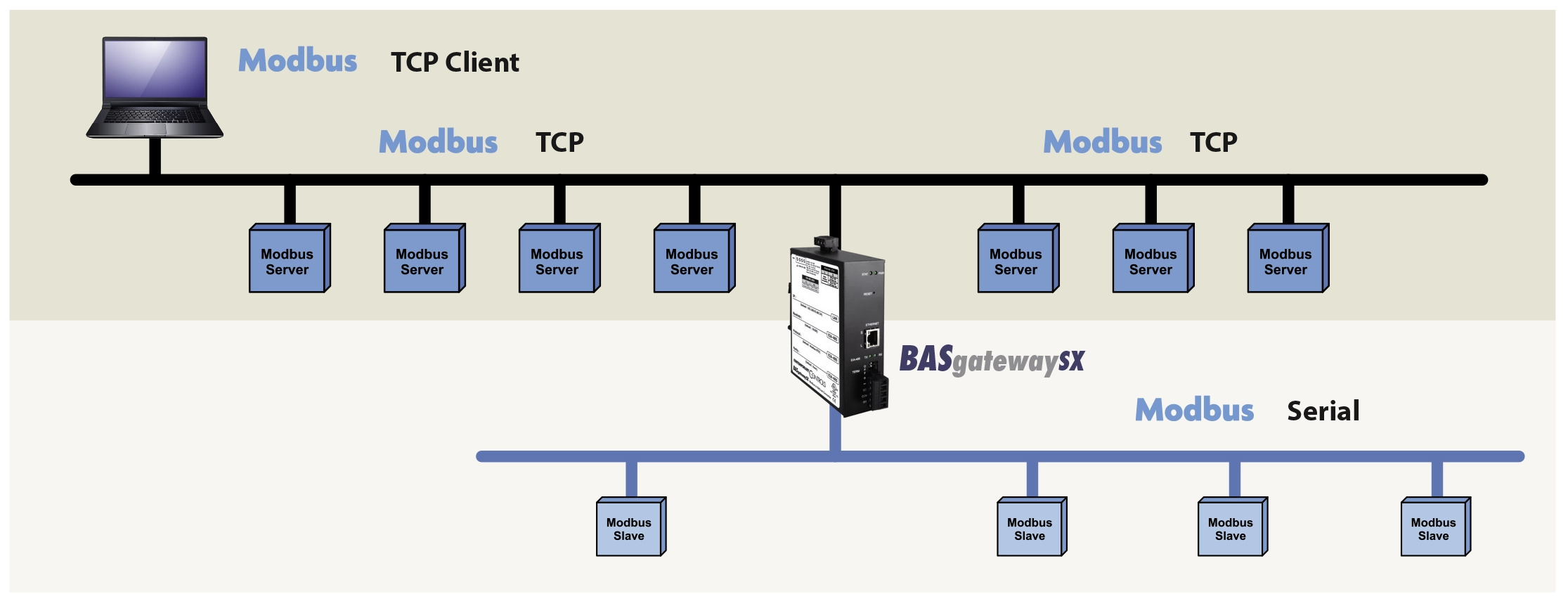

ModbusTCP设备可以作为客户端、服务器或客户端/服务器运行。配置ModbusTCP服务器设备时，必须为其分配从站地址和IP地址。当ModbusTCP客户端访问ModbusTCP服务器时，通信通过以太网进行，无需与BASgatewaySX交互。但是，如果ModbusTCP客户端与Modbus串行设备通信，则消息会通过BASgatewaySX路由到其串行总线。对于此应用，无需特殊配置。BASgatewaySX上的Modbus参数必须与ModbusRTU设备的参数匹配——具体而言，协议（必须为ModbusRTU）、波特率和奇偶校验。这些参数可以在“配置设置”屏幕上进行配置。

有关更多详细信息，请参阅BASgatewaySX数据手册中的应用#3—Modbus串行到ModbusTCP路由。
