BACnet/IP转BACnet MS/TP路由器选项

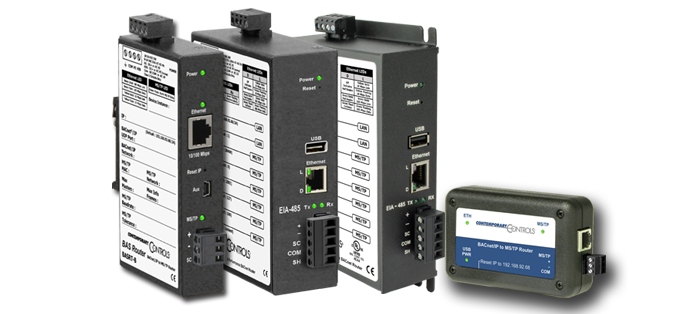

BACnet 路由器用于在BACnet/IP、BACnet以太网和BACnet MS/TP网络之间路由消息。科动控制提供三种型号的BACnet路由器：便携式 BASrouter、BASrouter 和BASrouterLX。这三种型号都是网页可配置的，并具有多种故障排除/诊断功能。它们功能的差异使每种产品都非常适合不同类型的安装。

便携式BASrouter用于调试和故障排除。它易于携带，网页可配置，并通过工作现场笔记本电脑的USB端口通过USB连接供电。自动协商和自动MDIX允许其以太网端口自动匹配与连接设备的连接。因此，可以使用直通或交叉CAT5/6电缆进行以太网连接。内置Web服务器允许使用标准Web浏览器进行调试和故障排除。

BASrouter是一款紧凑型导轨安装单元，用于固定安装。它是一款由24VAC/DC供电的坚固耐用的多功能路由器，允许系统集成商在单个网络中混合BACnet网络技术。我们有一个应用指南，解释了BASrouter的多种使用方式，包括：

连接BACnet的控制器和现场电平设备

使用 BACnet/IP 通过以太网基础设施连接分布式BACnet/MSTP网段

将 BACnet/IP 自动化设备添加到MS/TP网络

结合 BACnet/IP 广播管理设备（BBMD）功能以连接分布式BACnet/IP网络

在多个楼层上分段现场设备

BASrouterLX具有比BASrouter或便携式BASrouter更快的处理器和更多的内存，使其具有高级功能，例如MS/TP主干网、I-Am广播控制、安全允许列表、MS/TP从站代理支持以及 MS/TP帧捕获和存储。它支持50个BBMD条目，而BASrouter支持5个条目。

MS/TP主干网：在大多数情况下，BACnet路由器通过集成MS/TP设备的公共以太网中继进行连接。对于使用 MS/TP 连接两个路由器的情况，这可能会导致BACnet/IP设备之间的通信问题。如果 BACnet 客户端和终端设备都通过BACnet/IP（以太网）与中间的MS/TP网络进行通信，则客户端和终端设备可能会尝试发送比MS/TP可以承载的更大的消息，因为它们认为通信是使用1500字节消息通过以太网进行的。MS/TP网络无法容纳这些将被丢弃的较大消息。启用 MS/TP 主干功能后，BASrouterLX将通知BACnet/IP消息使用较小的数据包大小，以便它可以遍历MS/TP网络。

I-Am广播控制：大多数MS/TP服务器设备使用低功耗CPU，只需要响应来自BACnet客户端的请求。他们通常不需要从其他设备接收所有 I-AM 消息来响应Who-Is的广播消息。为防止 MS/TP设备被广播I-AM消息淹没，可以启用BASrouterLX I-AM广播控制功能。

白名单： 您可以指示哪些IP设备可以通过BASrouterLX与MS/TP网络进行通信。通常，任何BACnet客户端都可以访问任何设备上的任何点。允许列表可以控制哪些BACnet/IP客户端可以在MS/TP设备上发现和读/写点。最多可以将10个IP地址输入到BASrouterLX允许列表中。

MS/TP从站代理：MAC 地址大于 127 的 MS/TP 从设备无法参与令牌传递，需要代理设备与从设备通信并将其数据传输到BACnet网络。BASrouterLX支持MS/TP从站代理功能，允许其将 MS/TP从站设备集成到 BACnet 网络中。

Wireshark捕获： BASrouterLX有一个网页，允许捕获MS/TP网络的流量。然后，可以使用Wireshark在本地PC上单击和查看捕获的文件。只要可以通过其网页访问BASrouterLX，就可以轻松对MS/TP网络进行故障排除。
