lexEnergy使用科动控制的EIPRSkorpionIP路由器来简化其GT333燃气轮机系统的机器安装和网络配置。该项目需要一种方法来简化控制系统内的以太网，从而使技术人员能够可靠地从外部访问设备，而不会发生IP地址冲突。

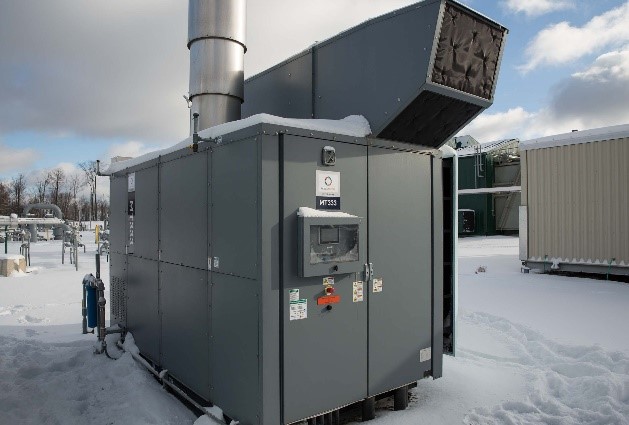

FlexEnergy总部位于新罕布什尔州朴茨茅斯，致力于设计和制造坚固的小型燃气轮机产品。GT333由发电机所在的480VAC高压面板和用于控制的120VAC和24VDC低压面板组成。

“在GT333的开发过程中，我们一直在寻找一种方法来简化我们控制系统中的以太网。我们有两个目标，一个目标是为机器内的所有设备创建一个“千篇一律”的设置，以使所有机器的配置相同，从而简化配置管理和服务培训，”FlexEnergy控制工程师AdamMitchneck说。“另一个目标是只有一个IP地址用于外部访问机器内的所有设备，从而简化客户站点的网络配置。在寻找实现我们目标的方法时，我们偶然发现了科动控制及其SkorpionIP路由器。”

SkorpionIP路由器简化了设备IP集成。每台机器或子系统由多个IP设备组成，连接到路由器的LAN端，同时为设备和应用程序保持相同的IP设置，从而降低安装成本并消除故障排除。IP路由器上的WAN端口的IP地址是唯一需要修改才能加入工厂网络的设置，允许快速集成以及多台机器在LAN端重复使用相同配置的能力。

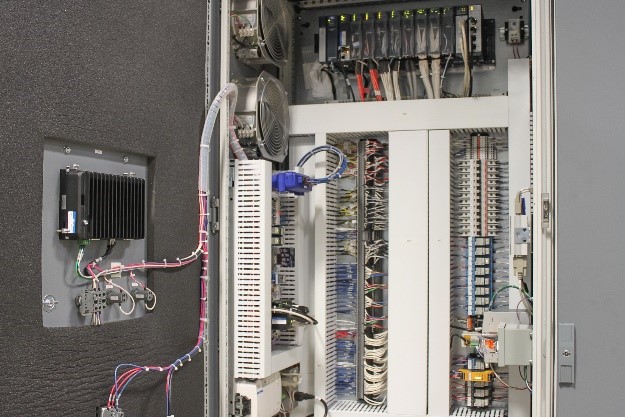

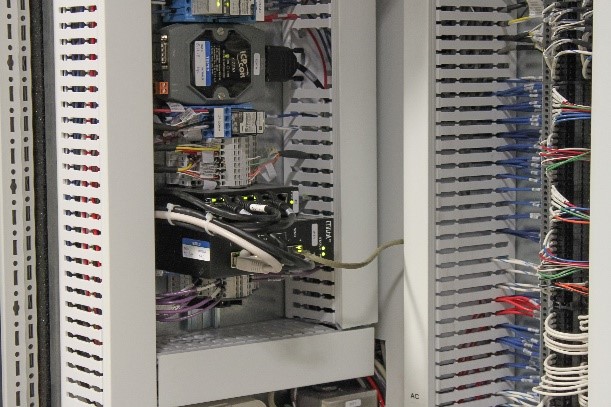

GT333控制面板由PLC、HMI、嵌入式PC和逆变器组成一个内部网络，通过内置4端口交换机连接到IP路由器的LAN侧。对于内部网络需要额外IP设备的站点，使用科动控制5端口EISK5-100T以太网交换机进行扩展。如果需要，客户还可以使用可用的以太网端口将其他设备添加到网络中。

使用IP路由器的端口转发功能，将来自外部WANIP地址的不同IP端口映射到控制面板中的不同内部LAN设备。然后，此设置很容易上传到多个路由器，以便在不同的涡轮机中使用，从而允许在所有设备上使用相同的配置。这有助于加快涡轮机在工厂制造和现场安装时的测试，只需配置WANIP地址。无需在安装站点修改设备或应用程序的其他IP设置。

该设置允许FlexEnergy通过路由器直接访问PLC，从而对PLC进行编程或监控。HMI也可以通过路由器和逆变器访问。逆变器可以启用或禁用以及监控电池状态的能力。嵌入式PC运行一些专有应用程序，但同样，远程桌面应用程序可以从WAN端轻松访问它。所有工具都可以在嵌入式PC上本地运行，而不会增加客户网络的额外流量。

Skorpion系列IP路由器简化了新机器与现有网络的集成。EIPR路由器有一个10/100Mbps以太网WAN端口和一个内置的4端口LAN交换机。EIGR系列IP和VPN路由器增加了千兆端口，以实现更快的速度和更高的数据吞吐量。EIGR-C系列蜂窝路由器提供内置蜂窝调制解调器，可轻松连接到蜂窝网络。内置防火墙可防止未经授权从WAN端直接访问LAN端设备。但是路由器提供了允许WAN到LAN访问的功能，例如端口转发、端口范围转发和NAT。WAN端口可以配置为静态IP地址，也可以通过内置的DHCP客户端分配一个DHCP地址，以便更灵活地快速集成到客户的网络中。IP路由器还将组播和广播流量与LAN或WAN网络分开，保持IP设备平稳运行，而无需处理不必要的流量过滤。无论IP流量或行业类型如何，该方案都可以轻松应用于集成任何IP设备网络。这些路由器采用DIN导轨安装，具有坚固的金属外壳，通过UL认证，并在24VAC/DC下运行，可轻松添加到控制面板中。

米奇内克先生说：“最初，我们使用EIPR-E路由器来简化机器的设置。”。“由于每个设备都有固定的IP地址，我们的服务技术人员可以快速找到他们想要与之通信的设备，而不管客户的地点在哪里。此后，我们升级到了新的EIGR-E千兆以太网路由器，以获得更高的吞吐量和对1000T通信的支持。从EIPR-E到EIGR-E的过渡是平稳而轻松的，因为这两个路由器的设置和foo类似t打印。我们对EIGR-E路由器的性能和可靠性非常满意。它使我们的客户能够以更快的速度为需要更高吞吐量的应用程序收集更多数据。”

还提供了可提供安全远程访问的Skorpion路由器的VPN模型。
