Modbus网关在洁净室BMS集成应用

科动控制最近帮助客户在洁净室应用中完成了 Modbus 到 BACnet/IP 的集成。一家机械承包商正在为洁净室安装开发建筑管理系统 (BMS)，其中包括优化 105 个风扇过滤器单元 (FFU) 的运行。 105 个单位为一栋建筑提供服务，该建筑有两个洁净室，其中有八个独立的房间。来自 AirCare Automation, Inc. 的 FFU，该公司是用于调节空气控制环境的洁净室 FFU 控制的领先供应商，使用两个科动控制的 BASgatewayLX Modbus 到 BACnet 网关（型号 BASGLX-M1）将 Modbus RTU 协议转换为 BACnet/IP .

负责 BMS 安装的高级控制工程师求助于科动创建 Modbus 设备配置文件并完成 Modbus 到 BACnet 的映射，以使每个 FFU 能够监控和控制数据点，例如运行停止、速度、转速反馈、传感器输入、默认速度和默认运行停止。

洁净室包含 58 个 FFU，第一个 BASGLX-M1 支持 348 个点，以及 47 个 FFU，第二个 BASGLX-M1 支持 282 个点。科动控制为 FFU 创建了一个设备配置文件，以将 Modbus 数据点映射到 BACnet 对象，并使用每个 FFU 的唯一设备实例、名称和 Modbus 设备 ID 复制 105 次。通过 BASGLX-M1 的虚拟路由，每个 FFU 对 BACnet 头端（Distech - EC-NET 4.10）显示为单独的 BACnet 设备。

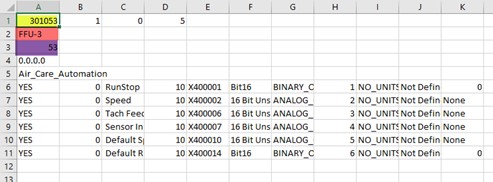

科动控制为 FFU 创建了 Modbus 设备配置文件：

一个配置文件包含 58 个 FFU，控制点数为 348

一个配置文件包含 47 个 FFU，控制点数为 282

科动的支持团队使这种集成变得非常简单，网站上的文档很有帮助，减轻了准备集成 Modbus 设备的压力，”负责 BMS 安装的高级控制工程师 Justin Li 说。

BASgatewayLX 有一个 10/100 Mbps Modbus TCP 和 BACnet/IP 以太网端口和一个用于 Modbus RTU 或 Modbus ASCII 设备的光隔离 Modbus EIA-485 串行端口。

由多达 1000 个轮询点代表的多达 100 个 Modbus 串行设备可以共享 BASgatewayLX 上的 Modbus EIA-485 端口。 BACnet COV 通知支持 200 个点（100 个模拟点和 100 个二进制点）。 BASgatewayLX 中的虚拟路由功能允许每个连接的 Modbus 设备显示为单独的 BACnet 兼容设备，以便于识别。来自 Modbus Serial 或 Modbus TCP 设备的 Modbus 数据点可以映射到 BACnet 对象。

将Modbus设备集成到 BACnet 需要每个 Modbus 设备的设备配置文件。科动控制维护着一个可供下载的常用设备配置文件库。如果设备配置文件不可用，科动将根据要求免费提供。

如需更多信息，请访问 BASgatewayLX 产品页面。
