将Modbus 4线设备转换为2线设备以实现BACnet/IP集成
Modbus通信协议在工业自动化和楼宇自动化行业中仍然很流行，尤其是在能源管理方面。锅炉、冷水机和电表通常使用 Modbus，这些设备必须能够通过BACnet/IP网络与楼宇自动化系统(BMS)进行通信。科动控制的BASgatewayLX可以将Modbus Serial 和Modbus TCP集成到BACnet/IP。它还可以充当Modbus TCP到Modbus串行路由器。
最近，我们为客户提供支持，帮助他们将4线Modbus RTU设备与BACnet/IP连接。首先，必须将4线设备集成到2线系统中。然后，这个2线系统连接到我们BASgatewayLX上的光隔离 Modbus EIA-485串行端口。
虽然Modbus over Serial Line规范同时支持2线和4线布置，但BASgatewayLX仅与更流行的2线系统兼容。
我们参考了Modbus.org开发的Modbus标准 — MODBUS over Serial Line规范和实施指南V1.02 — 提供了将4线系统集成到2线系统的信息。

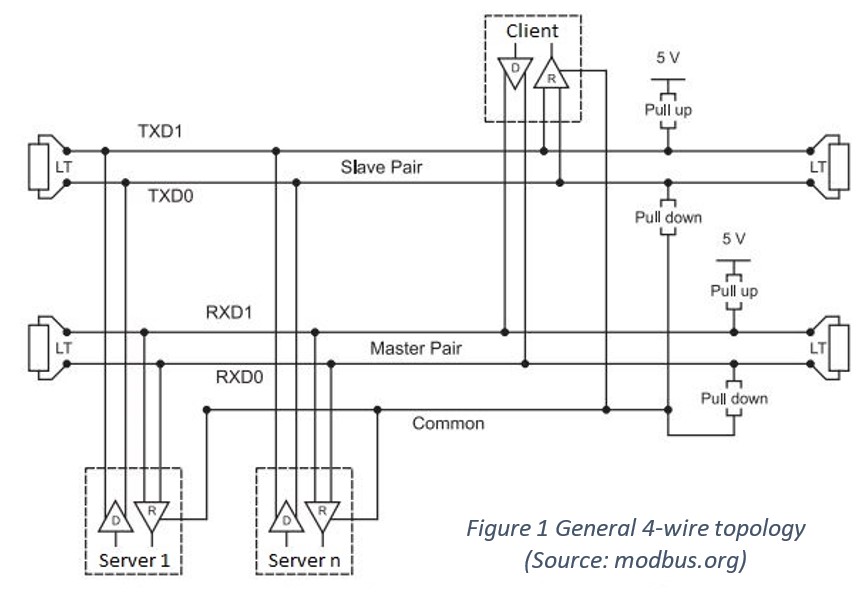

为了将实现2线接口的设备连接到现有的4线系统，可以修改4线布线系统，如下所述：
TxD0信号应与RxD0信号连线，将它们转为D0信号。
TxD1信号应与RxD1信号连接，将它们转换为D1信号。
应重新布置上拉、下拉和线路终端电阻，以正确适配D0、D1信号。

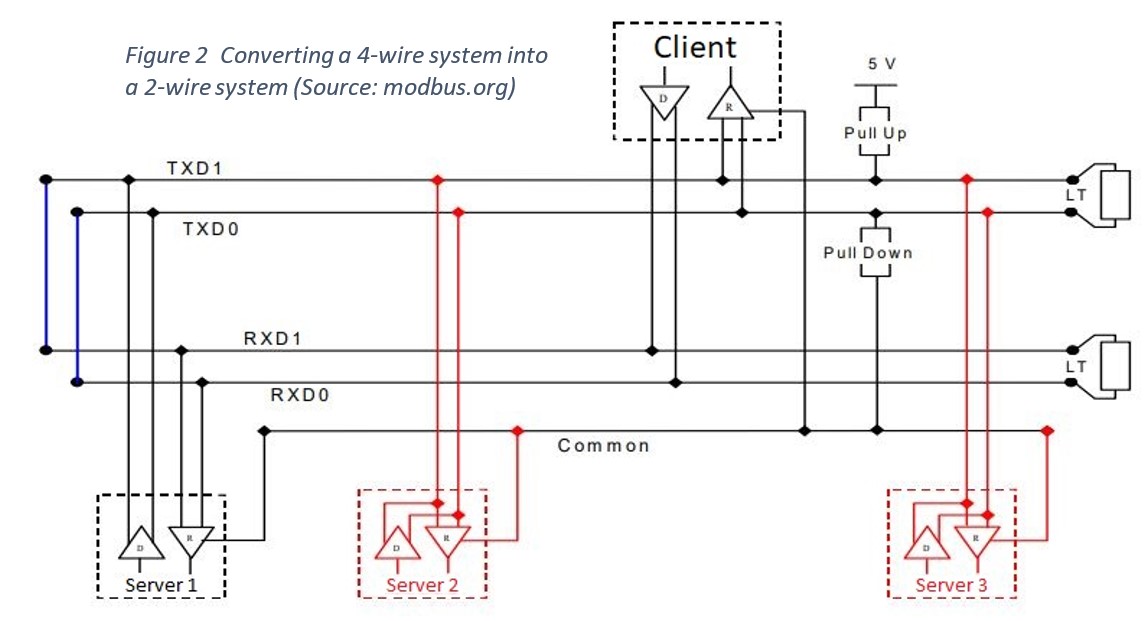

图2 显示了一个示例，其中使用2线接口的服务器2和3可以与使用4线接口的客户端和服务器1一起工作。
BASgatewayLX 有一个10/100Mbps以太网端口，具有支持Modbus TCP和BACnet/IP的自协商和自动线序。它有一个用于Modbus RTU 或Modbus ASCII设备的光隔离Modbus EIA-485串行端口。 EIA-485串行端口允许使用可拆卸的5针接线端子连接到2线或3线 EIA-485网络。
由多达1000个轮询点代表的多达100个Modbus串行设备可以共享单个EIA-485串行端口。 BACnet COV通知支持200个点（100 个模拟点和100个二进制点）。 BASgatewayLX中的虚拟路由功能允许每个连接的Modbus设备显示为单独的BACnet 兼容设备。需要的是每个Modbus类型设备的设备配置文件。科动控制维护一个通用设备配置文件库，可在Modbus 映射支持材料部分下载。
如需更多信息，请访问 BASgatewayLX 产品页面。
